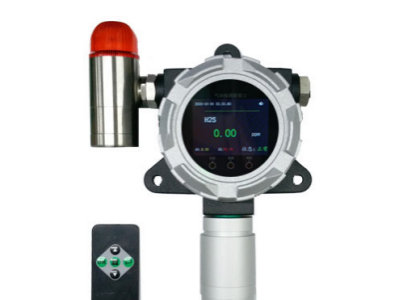

点击图片查看原图

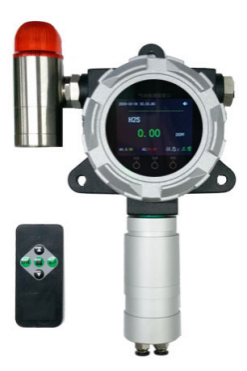

智能型固定式HMDS检测仪
XS-1000S-HMDS
表1 技术指标
|
被测气体 |
HMDS（六甲基二硅氮烷） |
|
检测原理 |
PID |
|
采样方式 |
扩散式或管道式 |
|
显 示 |
2.4英寸TFT液晶显示屏 |
|
量 程 |
0-20/200/2000/10000 ppm （量程可选、可订制） |
|
分 辨 率 |
0.001/0.01/0.1/1ppm（分辨率可选） |
|
重 复 性 |
≤±2% |
|
线性误差 |
≤±1% |
|
精 度 |
≤± 3 % F.S. |
|
气压范围 |
860～1060hpa |
|
功 耗 |
＜5.0W |
|
工作/温湿度 |
-20℃～60℃，0～95%RH（无凝结） |
|
继电器 |
低报/高报/故障三组开关量输出（选配） |
|
线性误差 |
≤±1% |
|
供电电源 |
12～36VDC |
|
信号输出 |
RS485 和4～20mA （三线制） 支持选配LORA、ZIGBEE、NB-IoT、4G、GPRS等 |
|
连接螺纹 |
M20*1.5内螺纹，可选 G3/4、G1/2、1/2NPT、3/4NPT |
|
防爆等级 |
Ex db IIC T6 Gb |
|
防 护 |
IP66 |
|
尺 寸 |
195mm*178mm*90mm（MAX） |
|
主体材料 |
ADC12铝合金 约1.2kg （304/316不锈钢选配） |
|
执行标准 |
GB/T 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准 |
|
GB/T 3836.2-2021《爆炸性环境 第2 部分:由隔爆外壳“d”保护的设备》 |
单位：MM) 接线端子
|
序号 |
引脚 |
外接线缆 |
定义 |
|
1 |
24V |
红线 |
12～36VDC+(电源输入正) |
|
2 |
4~20mA |
黄线 |
4～20mA输出正极 |
|
3 |
GND |
黑线 |
12～36VDC-(电源输入负) 4～20mA输出负极 |
|
4 |
485A |
绿线 |
RS485正极输出 |
|
5 |
485B |
蓝线 |
RS485负极输出 |
|
6 |
M1 |
棕线 |
A1低报继电器公共端 |
|
7 |
O1 |
橙线 |
A1低报继电器常开端 |
|
8 |
M2 |
灰线 |
A2高报继电器公共端 |
|
9 |
O2 |
白线 |
A2高报继电器常开端 |
表2.引脚定义
注：通讯协议请找我司销售人员索取，谢谢！

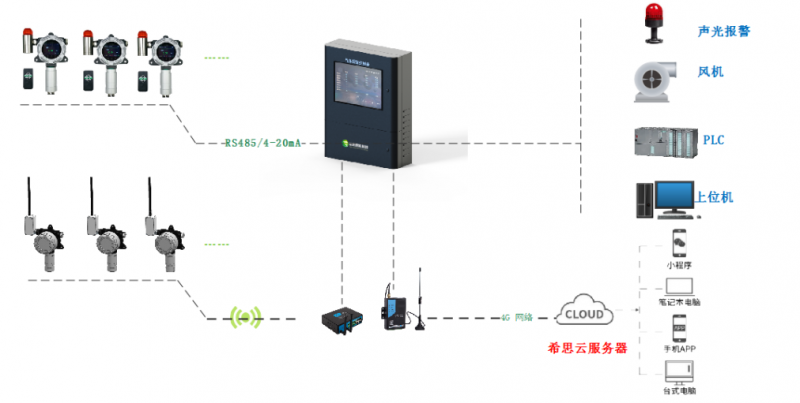

应用场景：
选型指南： ★ 若需要其它量程或其他特殊气体选型，请咨询销售工程师！
|
被测气体种类 |
量程(可选、可定制） |
传感器原理 |
|
可燃气体 EX |
0-100%LEL |
催化燃烧 |
|
一氧化碳 CO |
0-200/1000ppm |
电化学 |
|
硫化氢 H2S |
0-50/100/200/1000/5000ppm |
电化学 |
|
氧气 O2 |
0-25%/0-30%VOL |
电化学 |
|
二氧化氮NO2 |
0-20/500ppm |
电化学 |
|
一氧化氮 NO |
0-100/1000ppm |
电化学 |
|
二氧化硫 SO2 |
0-20/100/2000ppm |
电化学 |
|
氯气 CL2 |
0-20/200/2000ppm |
电化学 |
|
氨气 NH3 |
0-100/1000/5000ppm |
电化学 |
|
氢气 H2 |
0-1000/10000/40000ppm |
电化学 |
|
磷化氢 PH3 |
0-5/20/1000ppm |
电化学 |
|
甲醛 CH2O |
0-10/50/1000ppm |
电化学 |
|
臭氧 O3 |
0-5/20/100/1000ppm |
电化学 |
|
氟气 F2 |
0-1ppm |
电化学 |
|
氟化氢 HF |
0-10ppm |
电化学 |
|
氯化氢 HCL |
0-20/200/1000ppm |
电化学 |
|
溴化氢 HBr |
0-20/200/1000ppm |
电化学 |
|
环氧乙烷 ETO |
0-20/100ppm |
电化学 |
|
四氢噻吩THT |
0-50/100mg/m3 |
电化学 |
|
硅烷SIH4 |
0-50/100ppm |
电化学 |
|
二氧化氯 CLO2 |
0-20/200/2000ppm |
电化学 |
|
氢化氰 HCN |
0-50/100ppm |
电化学 |
|
联氨 N2H4 |
0-1/10ppm |
电化学 |
|
丙烯腈 C3H3N |
0-10/100ppm |
电化学 |
|
乙烯C2H4 |
0-10/200/1500 ppm |
电化学 |
|
过氧化氢H2O2 |
0-100/500/1000/2000 ppm |
电化学 |
|
氢气H2 |
0-10%/20%/50%/100%VOL |
热导 |
|
氦气He |
0-10%/20%/50%/100%VOL |
热导 |
|
氩气Ar |
0-10%/20%/50%/100%VOL |
热导 |
|
甲烷 CH4 |
0-100%LEL/0-5%/10%/20%/100%VOL |
红外 |
|
二氧化碳CO2 |
0-2000/5000ppm/0-1%/5%/10%/20%/100%VOL |
红外 |
|
六氟化硫SF6 |
0-1000/2000 ppm |
红外 |
|
一氧化二氮N2O |
0-1000/2000 ppm |
红外 |
|
有机挥发物TVOC |
0-20/200/2000/10000 ppm |
光离子PID |
